廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電流漏電流測量。
現場測量接地電阻、土壤電阻率、接地電壓、交流電壓；通過監控軟件實現歷史查詢與在線實時監測功能

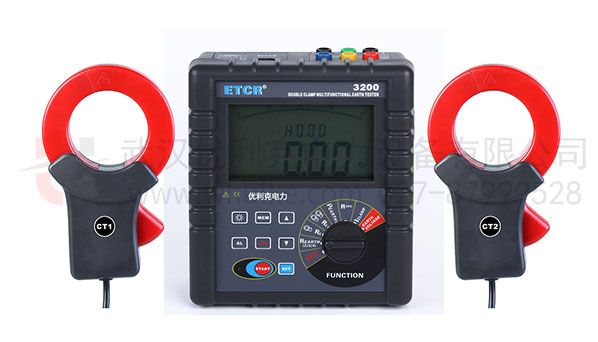

1、雙鉗接地電阻測試儀采用雙鉗法/地樁法雙重測量方式：適合任意接地場所，多點或單點接地，都可正常測試。
2、抗干擾能力強：自產生高頻電流，從而過濾市電中50Hz、100Hz等諧波干擾電流，即使在500kV變電站環境下，也能精確測量。
3、雙鉗多功能接地電阻測試儀測量范圍廣、分辨率高：量程從0.01Ω～200Ω，分辨率0.01Ω，對0.7Ω以下接地電阻，也能準確測量。
4、大鉗口設計：鉗口直徑50mm(標準配置)，滿足用扁鐵/鋼作接地引線的情況，特殊鉗口尺寸可按客戶要求定制。
5、大容量數據存儲：可儲存200組測量數據。

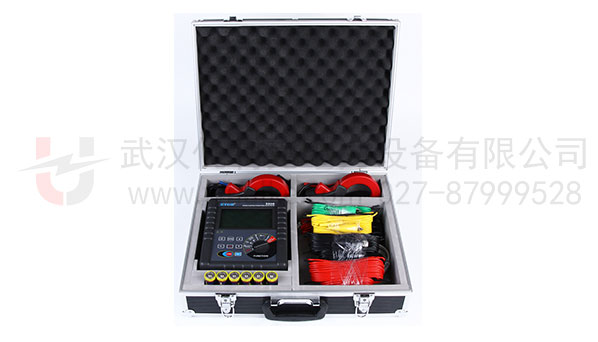

6、操作簡單，單人作業：全中文操作界面、體積小、重量輕，防爆便攜箱，野外測量攜帶方便。
| 1．基準條件和工作條件 | |||
| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | 10℃～40℃ | ---- |
| 環境濕渡 | 40%～60% | ＜80% | ---- |
| 儀表工作電壓 | 9V±0.1V | 9V±1.5V | ---- |
| 輔助接地電阻值 | ＜100Ω | ＜30kΩ | rC、rP |
| 干擾電壓 | 無 | ＜20V | ---- |
| 干擾電流 | 無 | ＜2A | ---- |
| 測R時電極間距 | a＞5d | a＞5d | ---- |
| 測ρ時電極間距 | a＞20h | a＞20h | ---- |
| 2．一般規格 | |
| 功 能 | 二三四線法、選擇法、雙鉗法測量接地電阻、土壤電阻率 ； 接地電壓、交流電壓測量、交流電流漏電流測量 |
| 電 源 | DC 9V (鋅錳干電池 R14S 1.5V 6節 ，連續待機300小時) |
| 電流鉗口徑 | φ68mm |
| 量 程 | 選擇法測量：0.00Ω～3000Ω |
| 雙鉗法測量：0.01Ω-100Ω | |
| 二三四線法測量：0.00Ω～30.00kΩ | |
| 土壤電阻率：0.00Ωm～9000kΩm | |
| 直流電阻：0.00Ω～30.00kΩ | |
| 接地電壓：0.0V～100.0V | |
| 交流電流：0.0mA～600A | |
| 測量方式 | 精密4線、3線法測量、簡易2線、選擇法、雙鉗法測量接地電阻 |
| 測量方法 | 二三四線法測量：變極法，測量電流20mA，Max |
| 選擇法測量：變極法，測量電流20mA，Max | |
| 雙鉗法測量：非接觸互感測量法，測試電流1mA，Max | |
| 土壤電阻率：四極法(溫納法) | |
| 對地電壓：平均值整流(P(S)-ES接口間) | |
| 交流電流：鉗形電流互感器測量 | |
| 測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
| 短路測試電流 | AC 20mA max |
| 開路測試電壓 | AC 40V max |
| 測試電壓波形 | 正弦波 |
| 電極間距范圍 | 可設定1m～100m |
| 換 檔 | 全自動換檔 |
| 背 光 | 可控藍屏背光，適合昏暗場所使用 |
| 顯示模式 | 4位超大LCD顯示，藍屏背光 |
| 測量指示 | 測量中LED閃爍，LCD倒計數,進度棒圖指示 |
| LCD尺寸 | 128mm×75mm |
| LCD顯示域 | 124mm×67mm |
| 儀表尺寸 | 高寬厚：215mm×190mm×95mm |
| 標準測試線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 |
| 簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |
| 輔助接地棒 | 4根：φ10mm×150mm |
| 測量時間 | 對地電壓：約2次/秒 |
| 交流電流：約2次/秒 | |
| 接地電阻、土壤電阻率：約5秒/次 | |
| 測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
| RS232接口 | 具有RS232接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
| 通 訊 線 | RS232通訊線1條，長1.5m |
| 數據存儲 | 2000組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
| 數據保持 | 保持數據時“HOLD”符號指示 |
| 數據查閱 | 查閱數據時“READ”符號指示 |
| 溢出顯示 | 超量程溢出時“OL”符號指示 |
| 干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 |
| 輔助接地測試 | 具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
| 報警功能 | 測量值超過報警設定值時，“嘟—嘟—嘟—”報警提示 |
| 電池電壓 | 當電池電壓降到約7.5V時，電池電壓低符號顯示，提醒更換電池 |
| 自動關機 | 開機15分鐘后自動關機 |
| 功 耗 | 待機: 約20mA(背光關閉) |
| 開機開背光：約45mA(背光關閉25mA) | |
| 測量：約100mA(背光關閉) | |
| 質 量 | 總質量：5.0kg(含包裝) |
| 儀表：1443g(含電池) | |
| 測試線：1560g | |
| 輔助接地棒：935g(4根) | |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
| 絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61326(EMC) |
| 適合安規 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2) ； IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004。 |
| 3．基準條件下基本誤差及性能指標 | |||
| 測量功能 | 測量范圍 | 精度 | 分辨力 |
| 二三四線法測量接地電阻 （®） | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30kΩ | ±4%rdg±3dgt | 10Ω | |
| 選擇法測量接地電阻 （®） | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 雙鉗法測量接地電阻 （®） | 0.01Ω～1.00Ω | ±10%rdg±5dgt | 0.1Ω |
| 1.0Ω～10.0Ω | ±10%rdg±5dgt | 0.01Ω | |
| 10Ω～100Ω | ±10%rdg±5dgt | 1Ω | |
| 土壤電 (ρ) | 0.00Ωm～99.99Ωm | 根據R的測量精度而定 (ρ=2πaR a:1 m～100m； π=3.14) |
0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9000kΩm | 1kΩm | ||
| 接地電壓(50Hz/60Hz) | AC 0.0～100.0V | ±2%rdg±3dgt | 0.1V |
| 交流電流（50Hz/60Hz） | 0.0mA～600.0A | ±2%rdg±3dgt | 0.0mA |
